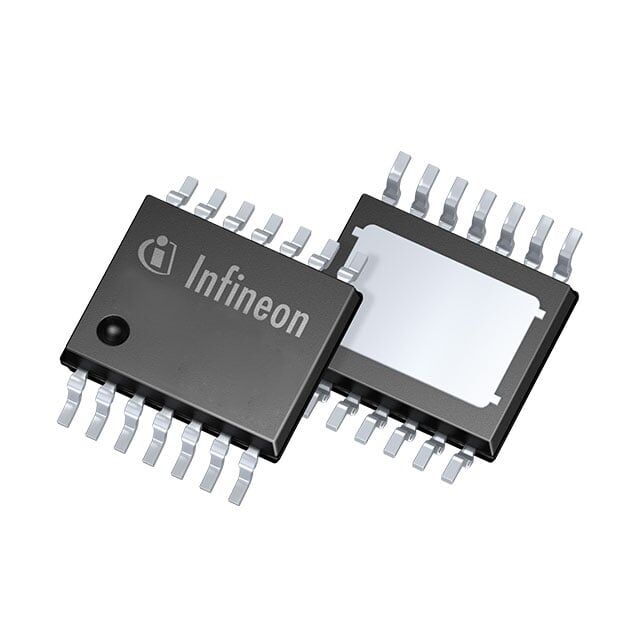

Görseller temsilidir, tam özellikler için datasheet'e bakınız.
Infineon BTS70802EPAXUMA1 Yüksek Taraf Güç Anahtarı Entegre Devre
BTS70802EPAXUMA1
- Üretici
- Infineon
- Kategori
- Kılıf / Paket
- —
- Aile / Seri
- BTS70802
Infineon BTS70802EPAXUMA1 Yüksek Taraf Güç Anahtarı Entegre Devre Hakkında
Infineon BTS70802EPAXUMA1, 3.1V–28V yük gerilimi aralığında çalışan, 2 çıkışlı yüksek taraf (high-side) N-kanal güç anahtarıdır. Kanal başına 3A maksimum çıkış akımı ve tipik 23.1 mOhm Rds(on) değerine sahiptir. Akım sınırlama, açık yük algılama, aşırı sıcaklık, aşırı gerilim ve UVLO korumaları içerir; SMD PG-TSDSO-14-22 pakettedir.
BTS70802EPAXUMA1 IC PWR SWTCH N-CHAN 1:1 TSDSO-14
| Ürün Kodu | BTS70802EPAXUMA1 |
| Current - Output (Max) | 3A |
| Fault Protection | Current Limiting (Fixed), Open Load Detect, Over Temperature, Over Voltage, UVLO |
| Features | Slew Rate Controlled |
| Input Type | Non-Inverting |
| Interface | On/Off |
| Mounting Type | Surface Mount |
| Number of Outputs | 2 |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Output Configuration | High Side |
| Output Type | N-Channel |
| Part Status | Active |
| Ratio - Input:Output | 1:1 |
| Rds On (Typ) | 23.1mOhm |
| Supplier Device Package | PG-TSDSO-14-22 |
| Switch Type | General Purpose |
| Voltage - Load | 3.1V ~ 28V |
| Voltage - Supply (Vcc/Vdd) | Not Required |
