Görseller temsilidir, tam özellikler için datasheet'e bakınız.
Infineon BTN70301EPAXUMA1 Yarım Köprü Sürücü Entegre Devre
BTN70301EPAXUMA1
- Üretici
- Infineon
- Kategori
- Kılıf / Paket
- —
- Aile / Seri
- BTN70301E
Infineon BTN70301EPAXUMA1 Yarım Köprü Sürücü Entegre Devre Hakkında

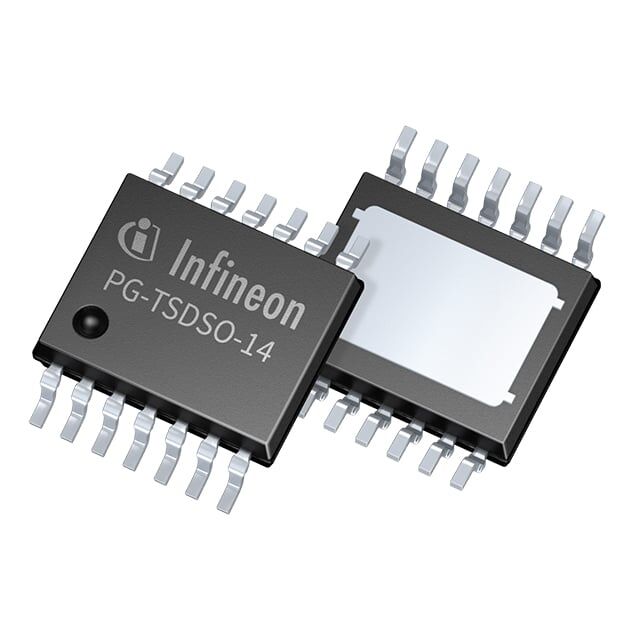

Infineon BTN70301EPAXUMA1, PG-TSDSO-14 pakette yarım köprü sürücü entegresidir. 6V-18V besleme aralığında çalışır; kanal başına 7A çıkış akımı ve 17A tepe akım desteği sunar. Akım sınırlama, aşırı akım, aşırı sıcaklık, aşırı gerilim ve kısa devre korumaları ile Enable, Diagnostic ve SENSE özelliklerini içerir.
BTN70301EPAXUMA1 IC HALF BRIDGE DRIVER TSDSO-14
| Ürün Kodu | BTN70301EPAXUMA1 |
| Applications | DC Motors, General Purpose |
| Current - Output / Channel | 7A |
| Current - Peak Output | 17A |
| Fault Protection | Current Limiting, Over Current, Over Temperature, Over Voltage, Short Circuit |
| Features | Diagnostic Enable, Enable, SENSE |
| Interface | Logic |
| Load Type | Inductive |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Output Configuration | Half Bridge |
| Part Status | Active |
| Rds On (Typ) | 20mOhm LS, 12mOhm HS |
| Supplier Device Package | PG-TSDSO-14 |
| Technology | SMART7 |
| Voltage - Load | - |
| Voltage - Supply | 6V ~ 18V |
