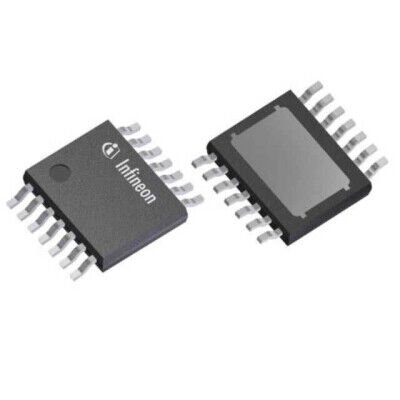

Görseller temsilidir, tam özellikler için datasheet'e bakınız.
Infineon BTM9010EPXUMA1 PWM Motor Sürücü Entegre Devre
BTM9010EPXUMA1
- Üretici
- Infineon
- Kategori
- Kılıf / Paket
- —
- Aile / Seri
- BTM9010
Infineon BTM9010EPXUMA1 PWM Motor Sürücü Entegre Devre Hakkında
BTM9010EPXUMA1, NMOS teknolojili ve PWM arayüzlü, kontrol ve güç katı entegre motor sürücü entegresidir. 2 adet yarım köprü çıkışı ile bipolar step motor ve fırçalı DC motor uygulamalarında kullanılabilir. 4.5V-40V besleme aralığında 5.2A çıkış akımı sunar; PG-TSDSO-14 (14-TSSOP, exposed pad) SMD kılıftadır ve AEC-Q100 otomotiv sınıfıdır.
BTM9010EPXUMA1 14-TSSOP (0.154", 3.90mm Width) Exposed Pad kılıfta üretilmiştir. Bipolar Motor Driver NMOS PWM PG-TSDSO-14
| Ürün Kodu | BTM9010EPXUMA1 |
| Motor Type - Stepper | Bipolar |
| Motor Type - AC, DC | Brushed DC |
| Function | Driver - Fully Integrated, Control and Power Stage |
| Output Configuration | Half Bridge (2) |
| Interface | PWM |
| Technology | NMOS |
| Step Resolution | - |
| Applications | General Purpose |
| Current - Output | 5.2A |
| Voltage - Supply | 4.5V ~ 40V |
| Voltage - Load | 4.5V ~ 40V |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Grade | Automotive |
| Qualification | AEC-Q100 |
| Mounting Type | Surface Mount |
| Package / Case | 14-TSSOP (0.154", 3.90mm Width) Exposed Pad |
| Supplier Device Package | PG-TSDSO-14 |
