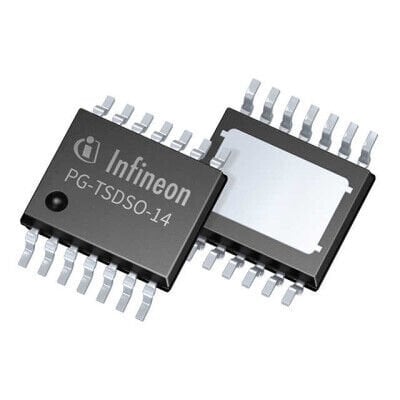

Görseller temsilidir, tam özellikler için datasheet'e bakınız.
Infineon BTG70502EPLXUMA1 2 Çıkış 3A High-Side Anahtar Entegre Devre
BTG70502EPLXUMA1
- Üretici
- Infineon
- Kategori
- Kılıf / Paket
- —
- Aile / Seri
- BTG70502
Infineon BTG70502EPLXUMA1 2 Çıkış 3A High-Side Anahtar Entegre Devre Hakkında
Infineon BTG70502EPLXUMA1, 2.7V-28V aralığında çalışan, 2 çıkışlı N-kanal high-side güç anahtarı/sürücü entegresidir ve çıkış başına 3A akım destekler. Tipik 50mOhm Rds(on) değerine sahiptir ve slew rate kontrollü yapıdadır. Aşırı akım sınırlama, aşırı yük, aşırı sıcaklık/gerilim, ters batarya, kısa devre ve UVLO korumaları bulunur; PG-TSDSO-14 (14-TSSOP, exposed pad) SMD kılıftadır.
BTG70502EPLXUMA1 14-TSSOP (0.154", 3.90mm Width) Exposed Pad kılıfta üretilmiştir. Power Switch/Driver 1:1 N-Channel 3A PG-TSDSO-14
| Ürün Kodu | BTG70502EPLXUMA1 |
| Packaging | Cut Tape (CT) |
| Features | Slew Rate Controlled |
| Package / Case | 14-TSSOP (0.154", 3.90mm Width) Exposed Pad |
| Output Type | N-Channel |
| Mounting Type | Surface Mount |
| Number of Outputs | 2 |
| Interface | - |
| Switch Type | General Purpose |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Output Configuration | High Side |
| Rds On (Typ) | 50mOhm |
| Input Type | Non-Inverting |
| Voltage - Load | 2.7V ~ 28V |
| Voltage - Supply (Vcc/Vdd) | 2.7V ~ 28V |
| Current - Output (Max) | 3A |
| Ratio - Input:Output | 1:1 |
| Supplier Device Package | PG-TSDSO-14 |
| Fault Protection | Current Limiting (Fixed), Over Load, Over Temperature, Over Voltage, Reverse Battery, Short Circuit, UVLO |
