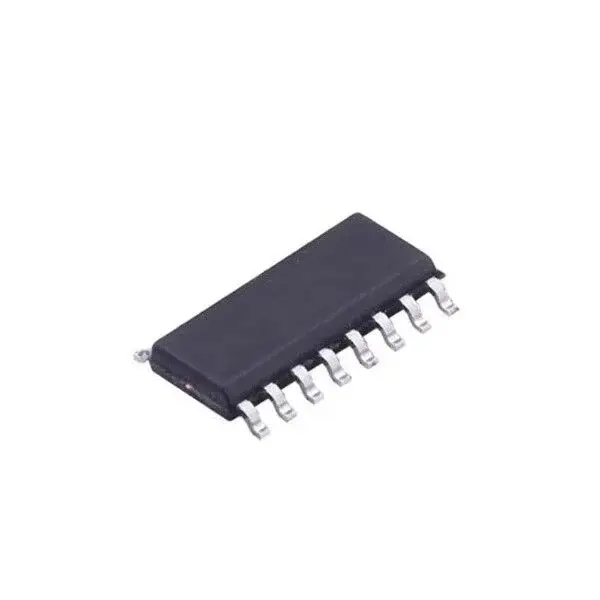

Görseller temsilidir, tam özellikler için datasheet'e bakınız.
HEF4049BT Hex Inverting Buffer 3V–15V CMOS SO-16 Entegre Devre
HEF4049BT,653
- Üretici
- NXP
- Kılıf / Paket
- —
- Aile / Seri
- HEF4049
HEF4049BT Hex Inverting Buffer 3V–15V CMOS SO-16 Entegre Devre Hakkında
HEF4049BT, altı adet bağımsız inverting buffer (hex inverter) içeren CMOS lojik entegredir. Her giriş (nA), karşılık gelen çıkışı (nY) tersler. Yüksek çıkış akım kabiliyeti sayesinde TTL veya yüksek kapasitif yükleri sürmek için uygundur.
Bu entegre 3V – 15V besleme aralığında çalışır ve girişleri besleme gerilimini aşan seviyeleri kabul edebilir. Bu sayede 15V’a kadar lojik seviye dönüşümü ve CMOS–TTL arayüz uygulamalarında kullanılabilir. Tam statik çalışma yapısına sahiptir.
HEF4049BT versiyonu SO16 (SOT109-1) SMD pakettir. -40°C ile +85°C sıcaklık aralığında çalışacak şekilde tanımlanmıştır. Kullanım alanları arasında lojik seviye dönüştürme, sinyal tersleme, TTL yük sürme ve dijital tamponlama devreleri bulunur.
| Ürün Kodu | HEF4049BT |
| Fonksiyon | Hex Inverting Buffer (6x NOT Kapısı) |
| Lojik Ailesi | CMOS (HEF4000 Serisi) |
| Besleme Gerilimi (VDD) | 3 V – 15 V |
| Giriş Gerilim Aralığı | 0 V – 15 V |
| Çıkış Akımı (IOL) | 4.75V’de min. 3.5 mA @ VO=0.4V 10V’de min. 12 mA @ VO=0.5V 15V’de min. 24 mA @ VO=1.5V |
| Çıkış Akımı (IOH) | 5V’de typ. -1.4 mA 10V’de typ. -1.1 mA 15V’de typ. -3.0 mA |
| Propagation Delay (tPHL/tPLH) | Typ. 35 ns @ 5V Typ. 15 ns @ 10V Typ. 12 ns @ 15V |
| Besleme Akımı (IDD) | Typ. 4 µA @ 5V Typ. 8 µA @ 10V Typ. 16 µA @ 15V |
| Çalışma Sıcaklığı | -40 °C ~ +85 °C |
| Paket | SO16 (SOT109-1) |
| Pin Sayısı | 16 |
Kaynaklar
Veri Sayfası
HEF4049BT,653 PDF
