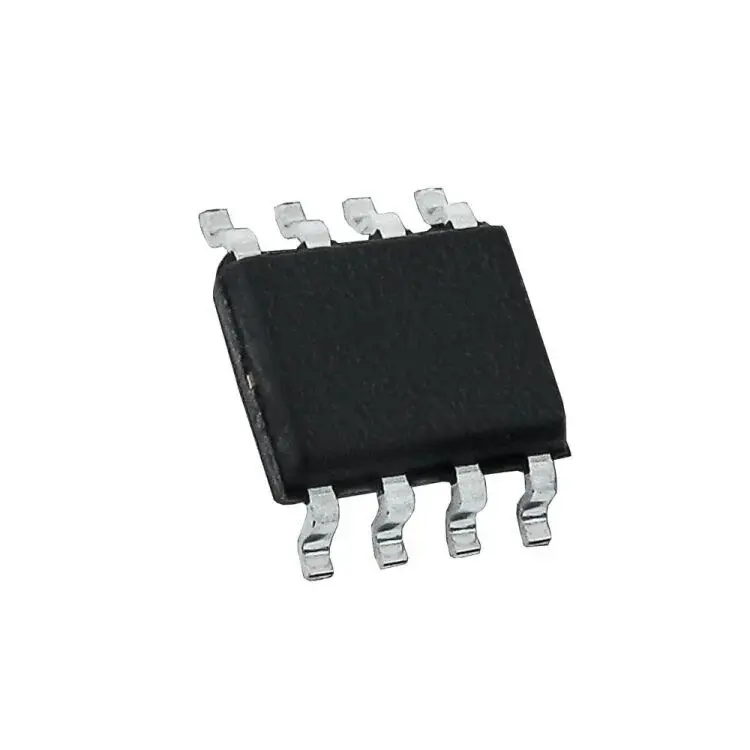

FM25CL64B-GTR (FM25CL64BG) 3.3V 64Kb FRAM SPI SOIC-8 Entegre Devre
1CRBBY76ZC
- Üretici
- Ramtron Cypress
- Kategori
- Kılıf / Paket
- —
FM25CL64B-GTR (FM25CL64BG) 3.3V 64Kb FRAM SPI SOIC-8 Entegre Devre Hakkında
FM25CL64B-GTR (FM25CL64BG), 64Kb (8,192 x 8) kapasiteli seri SPI F-RAM (ferroelektrik non-volatile RAM) bellek entegresidir. SPI üzerinden adresleme op-code + 2 byte adres ile yapılır ve bellek, seri EEPROM pinout/mantığına benzer şekilde kullanılır. :contentReference[oaicite:0]{index=0}
Bu seri F-RAM mimarisinde yazma işlemleri bus hızında gerçekleşir; yazma sonrası bekleme/polling gerektiren sayfa yazımı yaklaşımı kullanılmaz. Bu nedenle sık kayıt alan uygulamalarda (loglama, sayaç/veri toplama, endüstriyel kontrol vb.) seri EEPROM’a göre farklı bir davranış sunar.
Entegre, 2.7V–3.65V besleme aralığında çalışır ve SPI Mode 0 & 3 (CPOL/CPHA: 0,0 ve 1,1) destekler. Maksimum 20MHz SCK frekansına kadar SPI haberleşme ile erişim sağlar.
/CS (chip select), SCK, SI, SO hatlarına ek olarak /WP (status register yazma koruması) ve /HOLD (işlemi duraklatma) pinleri bulunur. SOIC-8 kılıf seçeneği mevcuttur.
| Ürün Kodu | FM25CL64B-GTR (FM25CL64BG) |
| Bellek Tipi | F-RAM (Ferroelectric Nonvolatile RAM) |
| Kapasite | 64Kb (8,192 x 8) |
| Arayüz | SPI |
| SPI Modları | Mode 0 ve Mode 3 |
| Maks. SCK Frekansı | 20 MHz |
| Besleme Gerilimi (VDD) | 2.7V – 3.65V (tipik 3.3V) |
| Aktif Akım | 0.2 mA @ 1 MHz (tipik), 3.0 mA @ 20 MHz (tipik) |
| Standby Akımı | 3 µA (tipik) |
| Endurance | 1014 erişim (read/write) |
| Veri Saklama | 38 yıl @ +75°C |
| Çalışma Sıcaklığı | -40°C – +85°C |
| Kılıf | SOIC-8 (Tape & Reel) |
| Pinler | /CS, /WP, /HOLD, SCK, SI, SO, VDD, VSS |
