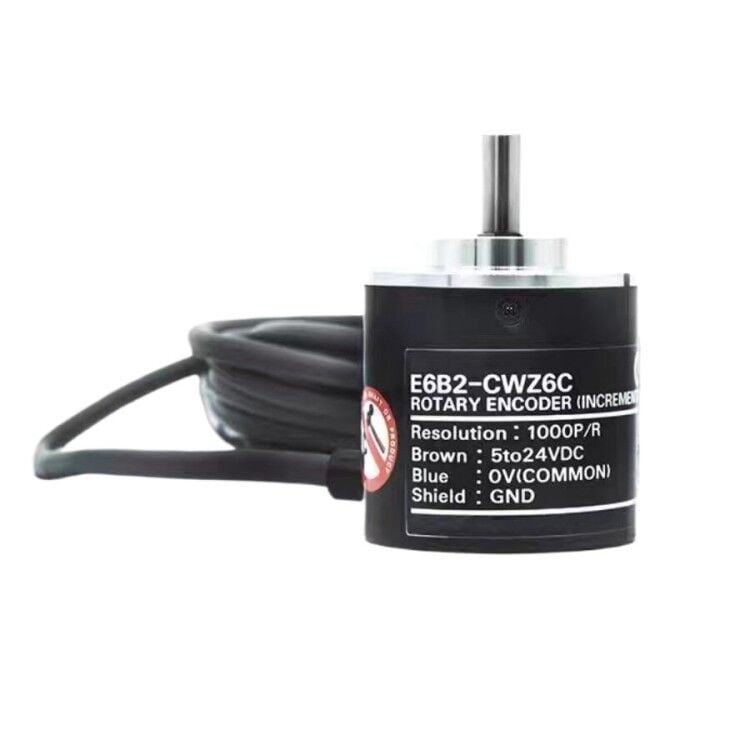

E6B2-CWZ6C 5–24V 600 Pulse Rotary Encoder

E6B2-CWZ6C Rotary Encoder, 40 mm gövde çapına sahip, sağlam mekanik yapısı ve kararlı sinyal çıkışıyla endüstriyel otomasyon uygulamaları için tasarlanmış bir artımlı döner enkoderdir. Geniş 5–24V DC besleme aralığı, farklı kontrol sistemleriyle doğrudan uyum sağlar.

Enkoder, A ve B fazları sayesinde dönüş yönü ve hız bilgisini üretirken, Z (index) sinyali ile referans pozisyon belirleme imkânı sunar. Bu yapı sayesinde hem pozisyon hem de hız kontrolü gerektiren uygulamalarda güvenilir geri bildirim elde edilir.

NPN çıkış yapısı, PLC, servo sürücüler ve endüstriyel kontrol kartlarıyla kolay entegrasyon sağlar. Yüksek cevap frekansı (100 kHz) ve 6000 RPM maksimum hız, yüksek performans gerektiren makinelerde stabil çalışma sunar.

Sağlam iç yapısı, yüksek izolasyon dayanımı ve endüstriyel standartlara uygun elektriksel özellikleri sayesinde CNC makineleri, robotik sistemler ve otomasyon hatlarında uzun ömürlü kullanım için idealdir.

Teknik Özellikler

• Encoder tipi: Artımlı (Incremental) Rotary Encoder

• Çözünürlük (Pulse): 600 PPR

• Besleme voltajı: 5 – 24 V DC

• Akım tüketimi: 0.6 W maks. (80 mA maks.)

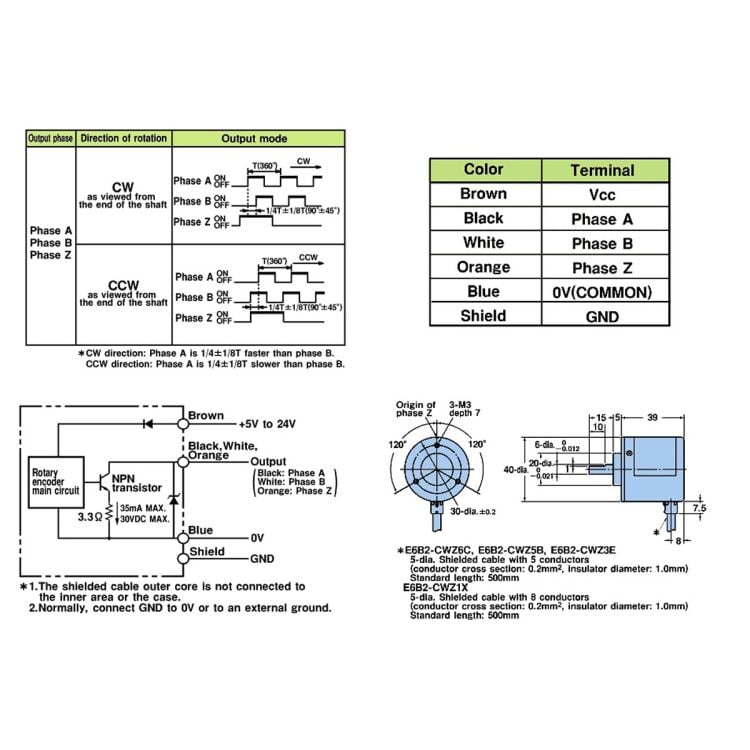

• Çıkış fazları: A, B ve Z (Index)

• Çıkış konfigürasyonu: NPN

• Maks. cevap frekansı: 100 kHz

• Başlangıç torku: 0.98 mN·m (maks.)

• Maksimum mekanik hız: 6000 RPM

• İzolasyon direnci: 20 MΩ

• Dielektrik dayanımı: 5000 VAC (50/60 Hz)

• Koruma sınıfı: IP50

• Gövde çapı: 40 mm

Uygulama Alanları

• CNC makineleri, freze ve torna tezgâhları

• Servo motor pozisyon geri besleme sistemleri

• Konveyör bantlarda hız ve pozisyon kontrolü

• Endüstriyel otomasyon ve üretim hatları

• Robotik kollar ve eksen kontrol sistemleri

• Yüksek hassasiyet gerektiren makine uygulamaları

Uygulama Notları

Encoder bağlantılarında uygun pull-up direnci ve doğru besleme gerilimi kullanılmalıdır.
Endüstriyel ortamlarda ekranlı kablo ve topraklama önerilir.
