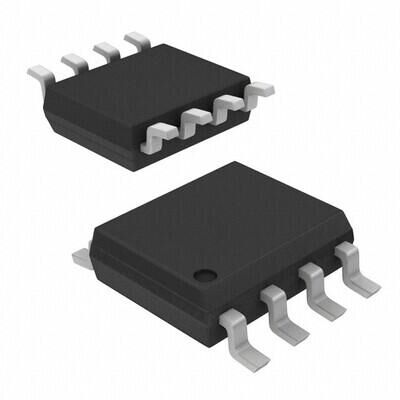

DGD1503S8-13 Diodes 250V Yarım Köprü Gate Sürücü Entegre Devre
DGD1503S8-13
- Üretici
- Diodes Incorporated
- Kategori
- Kılıf / Paket
- —
DGD1503S8-13 Diodes 250V Yarım Köprü Gate Sürücü Entegre Devre Hakkında
DGD1503S8-13, Diodes Incorporated üretimi yarım köprü (half-bridge) N-kanal MOSFET gate sürücü entegresidir. 10V–20V besleme aralığında çalışır, bootstrap ile 250V’a kadar yüksek taraf gerilimini destekler ve 290mA/600mA tepe kaynak/sink çıkış akımı sunar. SMD montaja uygun 8-SO pakettedir ve -40°C ile 150°C (TJ) çalışma sıcaklık aralığına sahiptir.
DGD1503S8-13 IC GATE DRVR HALF-BRIDGE 8SO
| Ürün Kodu | DGD1503S8-13 |
| Channel Type | Independent |
| Current - Peak Output (Source, Sink) | 290mA, 600mA |
| Driven Configuration | Half-Bridge |
| Gate Type | N-Channel MOSFET |
| High Side Voltage - Max (Bootstrap) | 250 V |
| Input Type | Inverting, Non-Inverting |
| Logic Voltage - VIL, VIH | 0.8V, 2.5V |
| Mounting Type | Surface Mount |
| Number of Drivers | 2 |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Part Status | Active |
| Rise / Fall Time (Typ) | 70ns, 35ns |
| Supplier Device Package | 8-SO |
| Voltage - Supply | 10V ~ 20V |
DGD1503S8-13 Datasheet dosyasına ulaşmak için tıklayınız.
