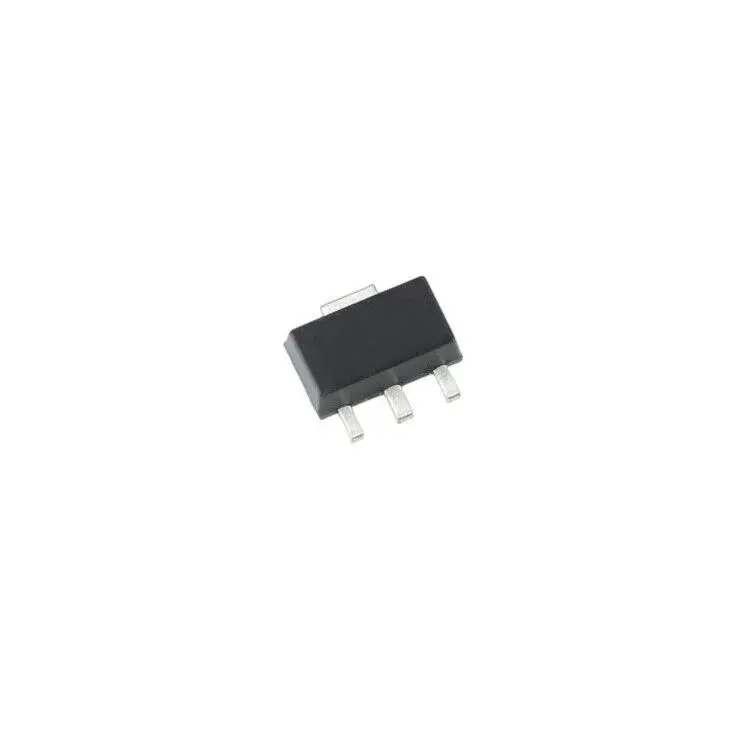

CXT5551 (1G6) NPN 160V 600mA Transistör SOT-89 BJT Transistör
CXT5551, yüksek gerilimli uygulamalar için tasarlanmış NPN switching transistördür. Telekomünikasyon ve genel anahtarlama devrelerinde kullanıma uygundur. SOT-89 yüzey montaj paketindedir.
160V kolektör-emiter gerilimi (VCEO) ve 0.6A sürekli kolektör akımı kapasitesi ile yüksek gerilimli küçük sinyal anahtarlama uygulamalarında kullanılabilir. Maksimum kolektör-baz gerilimi 180V değerindedir.
DC akım kazancı (hFE) çalışma akımına bağlı olarak geniş aralıkta değişir. Tipik uygulamalarda 100–300 aralığında kazanç değerleri elde edilebilir (VCE=5V). 100 MHz geçiş frekansı (fT) değeri ile hızlı anahtarlama devrelerinde kullanılabilir.
-55°C ile +150°C arası junction sıcaklık aralığına sahiptir. Yüksek gerilimli küçük güç uygulamaları için uygundur.
| Ürün Kodu | CXT5551 |
| Transistör Tipi | NPN BJT |
| Kolektör-Emiter Gerilimi (VCEO) | 160 V |
| Kolektör-Baz Gerilimi (VCBO) | 180 V |
| Emiter-Baz Gerilimi (VEBO) | 6 V |
| Sürekli Kolektör Akımı (IC) | 0.6 A |
| Maks. Güç Dağılımı (PC) | 0.5 W |
| DC Akım Kazancı (hFE) | 80 – 300 (çalışma koşuluna bağlı) |
| Geçiş Frekansı (fT) | 100 MHz |
| Çalışma Junction Sıcaklığı | -55°C ~ +150°C |
| Paket | SOT-89 |
