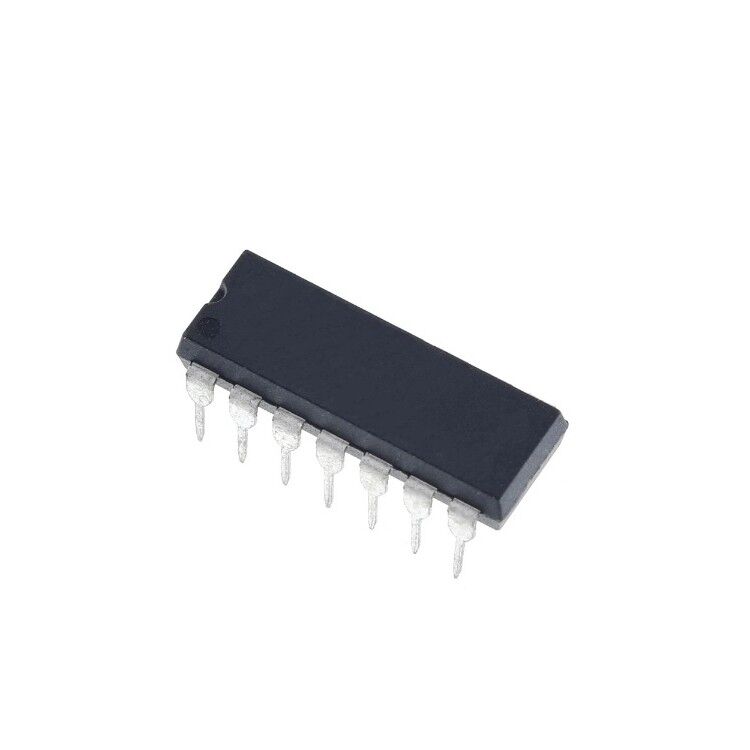

CD4077 (CD4077BE) PDIP-14 Entegre Devre Hakkında
CD4077BE, Texas Instruments üretimi 4 adet 2 girişli XNOR (Exclusive NOR) kapısı içeren lojik entegredir. 3V–18V besleme aralığında çalışır ve through-hole 14-PDIP (DIP-14) pakettedir. Çalışma sıcaklık aralığı -55°C ile 125°C arasındadır.
CD4077BE IC GATE XNOR 4CH 2-INP 14DIP
| Ürün Kodu | CD4077BE |
| Current - Output High, Low | 3.4mA, 3.4mA |
| Current - Quiescent (Max) | 1 µA |
| Features | - |
| Logic Level - High | 3.5V ~ 11V |
| Logic Level - Low | 1.5V ~ 4V |
| Logic Type | XNOR (Exclusive NOR) |
| Max Propagation Delay @ V, Max CL | 100ns @ 15V, 50pF |
| Mounting Type | Through Hole |
| Number of Circuits | 4 |
| Number of Inputs | 2 |
| Operating Temperature | -55°C ~ 125°C |
| Part Status | Active |
| Supplier Device Package | 14-PDIP |
| Voltage - Supply | 3V ~ 18V |
CD4077BE Datasheet dosyasına ulaşmak için tıklayınız.
