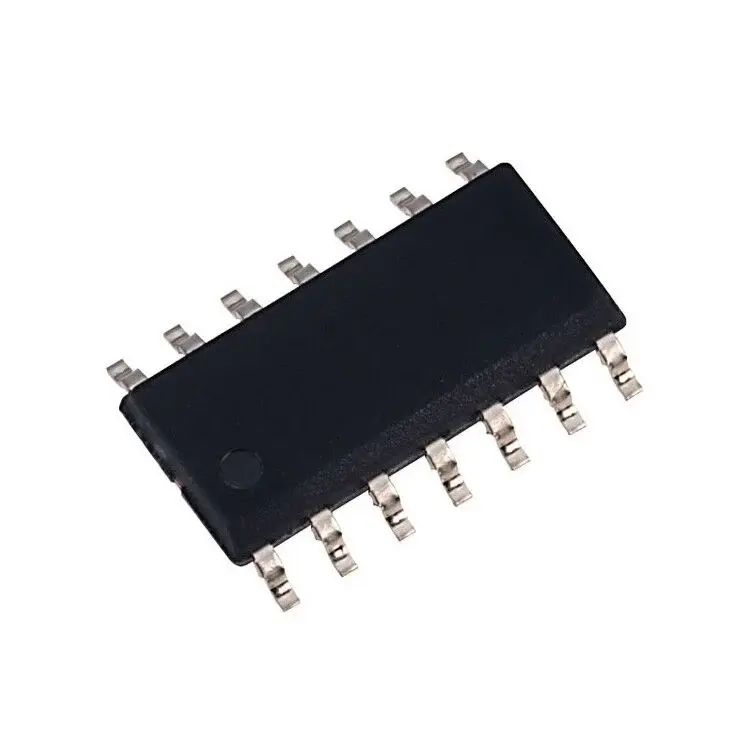

CD4011BM (4011) 4 Kanal Logic NAND Entegre Devre
CD4011BM96
- Üretici
- Texas Instruments
- Kılıf / Paket
- —
- Aile / Seri
- CD4011
CD4011BM (4011) 4 Kanal Logic NAND Entegre Devre Hakkında
CD4011BM, dört adet bağımsız 2 girişli NAND kapısı içeren CMOS mantık entegresidir. Geniş besleme gerilimi aralığında çalışabilen 4000B serisi bir dijital lojik devredir.
Besleme gerilimi 3V – 18V aralığındadır. CMOS yapısı sayesinde düşük statik akım tüketimine sahiptir. NAND kapıları bağımsızdır ve her kapı iki giriş – tek çıkış yapısındadır.
Girişler yüksek empedanslıdır. Çıkış seviyesi besleme gerilimine bağlıdır. Standart dijital lojik uygulamaları, osilatör devreleri, zamanlayıcı yapıları ve temel kapı kombinasyonları için kullanılır.
CD4011BM versiyonu SOIC-14 (D) yüzey montaj paketindedir ve -55°C ile +125°C çalışma sıcaklık aralığını destekler
| Ürün Kodu | CD4011BM |
| Lojik Aile | CMOS 4000B Serisi |
| Kapı Sayısı | 4 Adet NAND Kapısı |
| Giriş Sayısı (Kapı Başına) | 2 |
| Besleme Gerilimi (VDD) | 3V – 18V |
| Maksimum Besleme Gerilimi | 20V |
| Giriş Kapasitansı (Tipik) | 5 pF |
| Çalışma Sıcaklığı | -55°C ~ +125°C |
| Paket Tipi | SOIC-14 (D) |
CD4011BM Datasheet dosyasına ulaşmak için tıklayınız.
