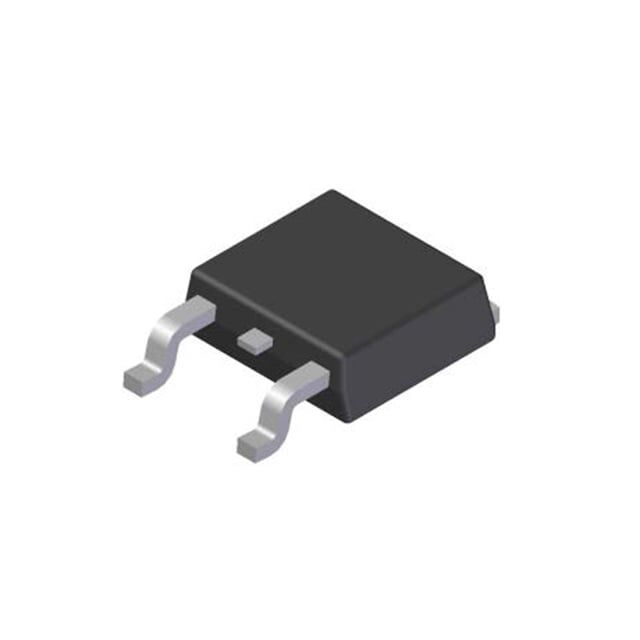

Görseller temsilidir, tam özellikler için datasheet'e bakınız.
AZ1117ID-ADJTRG1 Diodes 1A Ayarlanabilir LDO Entegre Devre
AZ1117ID-ADJTRG1
- Üretici
- Diodes Incorporated
- Kategori
- Kılıf / Paket
- —
AZ1117ID-ADJTRG1 Diodes 1A Ayarlanabilir LDO Entegre Devre Hakkında
Diodes Incorporated AZ1117ID-ADJTRG1, pozitif ayarlanabilir lineer LDO regülatör entegresidir ve 1A çıkış akımı sağlar. 1.25V ile 13.6V aralığında ayarlanabilir çıkış sunar, maksimum giriş gerilimi 15V’tur. TO-252-3 (DPAK) SMD pakettedir, termal kapanma koruması bulunur ve -40°C ile 125°C çalışma aralığını destekler.
AZ1117ID-ADJTRG1 IC REG LINEAR POS ADJ 1A TO252-3
| Ürün Kodu | AZ1117ID-ADJTRG1 |
| Control Features | - |
| Current - Output | 1A |
| Current - Quiescent (Iq) | 5 mA |
| Current - Supply (Max) | - |
| Mounting Type | Surface Mount |
| Number of Regulators | 1 |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Output Configuration | Positive |
| Output Type | Adjustable |
| Package / Case | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| Part Status | Active |
| Protection Features | Thermal Shutdown |
| PSRR | 70dB (120Hz) |
| Supplier Device Package | TO-252-3 |
| Voltage - Input (Max) | 15V |
| Voltage - Output (Max) | 13.6V |
| Voltage - Output (Min/Fixed) | 1.25V |
| Voltage Dropout (Max) | 1.4V @ 800mA |
AZ1117ID-ADJTRG1 Datasheet dosyasına ulaşmak için tıklayınız.
