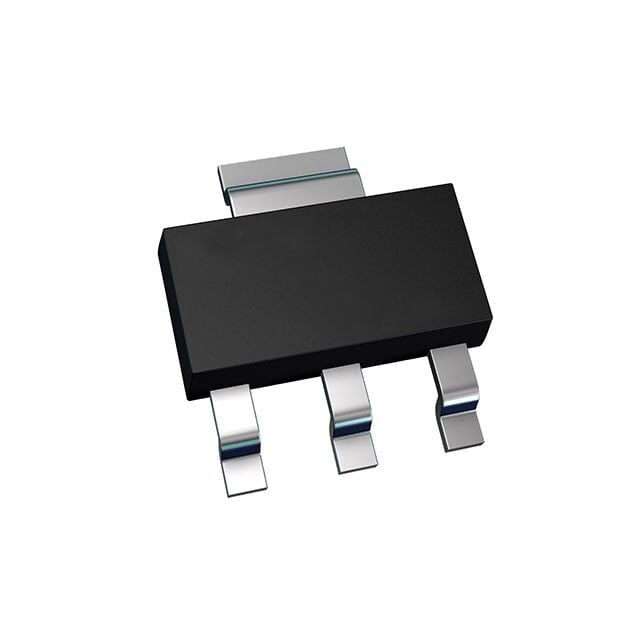

AZ1117H-3.3TRE1 3.3V 1A Lineer Regülatör SOT-223 Entegre Devre
AZ1117H-3.3TRE1
- Üretici
- Diodes Incorporated
- Kategori
- Kılıf / Paket
- —
AZ1117H-3.3TRE1 3.3V 1A Lineer Regülatör SOT-223 Entegre Devre Hakkında
Diodes Incorporated AZ1117H-3.3TRE1, 3.3V sabit çıkışlı pozitif lineer regülatördür ve 1A çıkış akımı sağlar. Maksimum 15V giriş gerilimi ile çalışır, SOT-223-3 (TO-261) SMD pakettedir. Termal kapanma koruması bulunur ve çalışma sıcaklığı -40°C ile 125°C (TJ) aralığındadır.
AZ1117H-3.3TRE1 IC REG LINEAR 3.3V 1A SOT223
| Ürün Kodu | AZ1117H-3.3TRE1 |
| Control Features | - |
| Current - Output | 1A |
| Current - Quiescent (Iq) | 10 mA |
| Current - Supply (Max) | - |
| Mounting Type | Surface Mount |
| Number of Regulators | 1 |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Output Configuration | Positive |
| Output Type | Fixed |
| Package / Case | TO-261-4, TO-261AA |
| Part Status | Active |
| Protection Features | Thermal Shutdown |
| PSRR | 75dB (120Hz) |
| Supplier Device Package | SOT-223-3 |
| Voltage - Input (Max) | 15V |
| Voltage - Output (Max) | - |
| Voltage - Output (Min/Fixed) | 3.3V |
| Voltage Dropout (Max) | 1.25V @ 1A |
AZ1117H-3.3TRE1 Datasheet dosyasına ulaşmak için tıklayınız.
