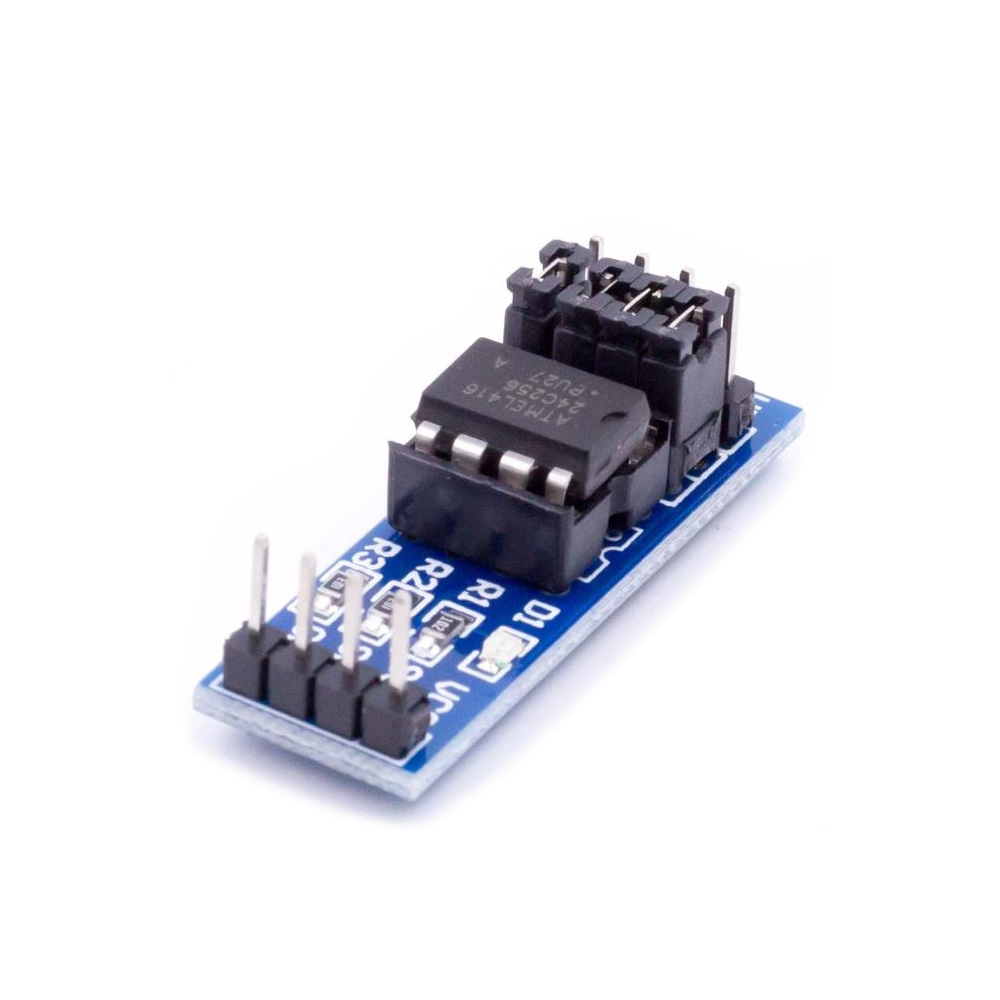

AT24C256 I2C EEPROM Bellek Modülü
FE48682
AT24C256 I2C EEPROM Bellek Modülü Hakkında
AT24C256 I2C EEPROM hafıza modülü, kalıcı veri saklama ihtiyacı olan mikrodenetleyici projeleri için tasarlanmış pratik ve kompakt bir hafıza çözümüdür. Güç kesildiğinde verileri koruyan 256 Kbit (32 KB) kapasitesi sayesinde ayar parametreleri, sensör kalibrasyon verileri, sayaç bilgileri ve kullanıcı kayıtları güvenle saklanabilir.
Modül üzerinde 8 pinli DIP soketli AT24C256 EEPROM çipi, I2C haberleşme için gerekli pull-up dirençleri, güç göstergesi LED’i ve adres / write-protect jumper pinleri bulunmaktadır. Tüm pinler işaretlenmiş olarak dışarı alınmıştır, bu da Arduino, ESP32, STM32, Raspberry Pi gibi platformlarla bağlantıyı oldukça kolaylaştırır.
I2C arayüzü sayesinde yalnızca SDA ve SCL hatları üzerinden haberleşir ve birden fazla EEPROM modülü aynı hatta adreslenerek kullanılabilir.
| Teknik Özellik | Değer |
|---|---|
| Entegre | AT24C256 |
| Bellek Kapasitesi | 256 Kbit (32 KB) |
| Haberleşme Protokolü | I2C |
| I2C Pull-Up Direnç | Dahili (modül üzerinde) |
| Adres Ayarı | Jumper ile A0, A1, A2 pinleri |
| Write Protect | WP pini jumper ile ayarlanabilir |
| Besleme Girişi | Pin üzerinden güç besleme |
| Güç Göstergesi | On-board LED |
| PCB Boyutu | 36.5 mm × 12 mm |
| Kullanım Alanları | Kalıcı veri saklama, ayar kaydı, sayaç verisi, IoT projeleri |
