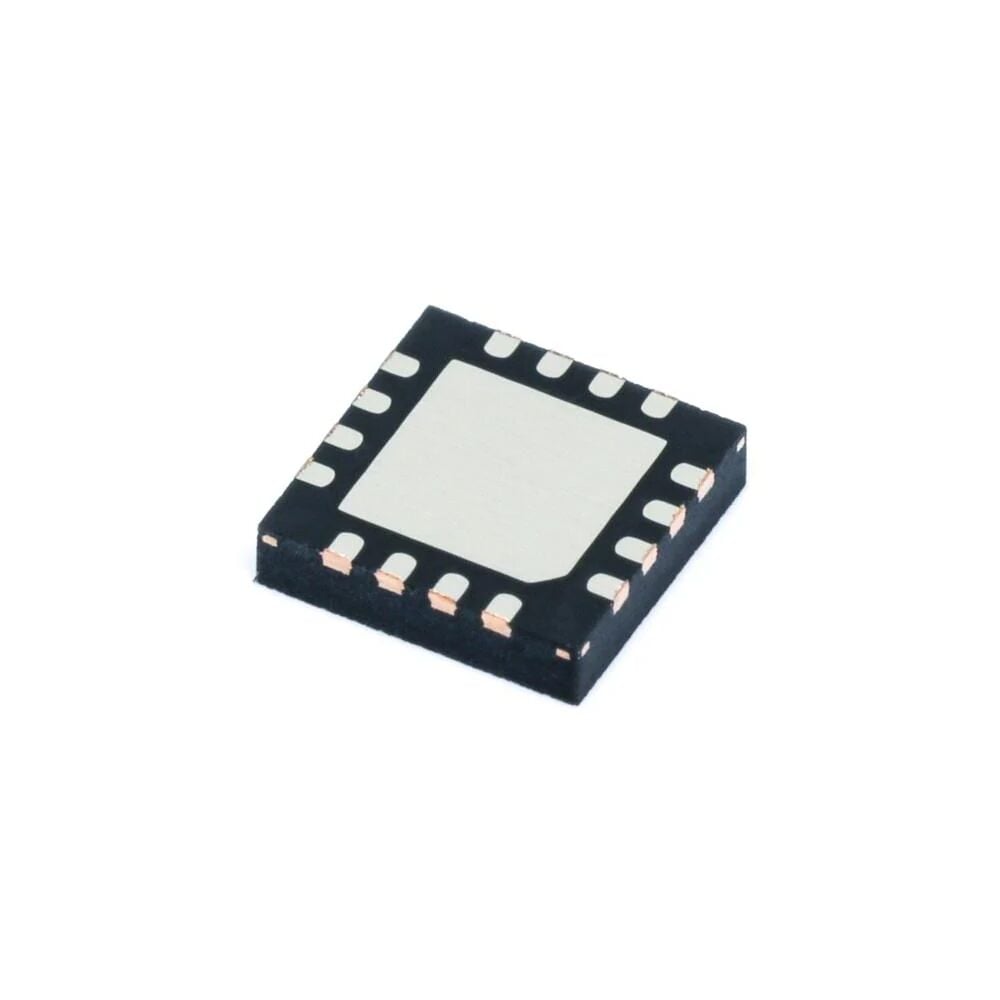

ADG1609BCPZ / ADG1609 / S39 WFQFN-16 Multiplexer Entegre Devre
FE48698
- Üretici
- Analog Devices
- Kılıf / Paket
- —
- Aile / Seri
- ADG1609
ADG1609BCPZ / ADG1609 / S39 WFQFN-16 Multiplexer Entegre Devre Hakkında
ADG1609BCPZ, çift 4:1 analog multiplexer (SP4T) yapısına sahip, düşük R<sub>ON</sub> değerli bir anahtarlama entegresidir. 16-WFQFN (3x3mm) exposed pad pakette sunulur. Yüzey montaj (SMD) uygulamalar için uygundur.
Her bir devre, 4 analog girişten birini ortak çıkışa bağlayan yapıdadır. Toplamda 2 adet SP4T anahtar içerir. Geniş besleme aralığı ve düşük kaçak akım değerleri sayesinde ölçüm devreleri, veri toplama sistemleri ve sinyal yönlendirme uygulamalarında kullanılır.
| Ürün Kodu | ADG1609BCPZ |
| Fonksiyon | Dual 4:1 Analog Multiplexer (SP4T) |
| Devre Sayısı | 2 |
| Multiplexer Yapısı | 4:1 |
| Switch Circuit | SP4T |
| On-State Resistance (Max) | 4.5Ω |
| Channel Matching (ΔRon) | 120mΩ |
| -3dB Bant Genişliği | 78MHz |
| Switch Süresi (Ton / Toff) | 94ns / 93ns |
| Channel Capacitance | CS(off): 19pF, CD(off): 59pF |
| Charge Injection | 29pC |
| Crosstalk | -64dB @ 1MHz |
| Leakage Current (Max) |
