Görseller temsilidir, tam özellikler için datasheet'e bakınız.

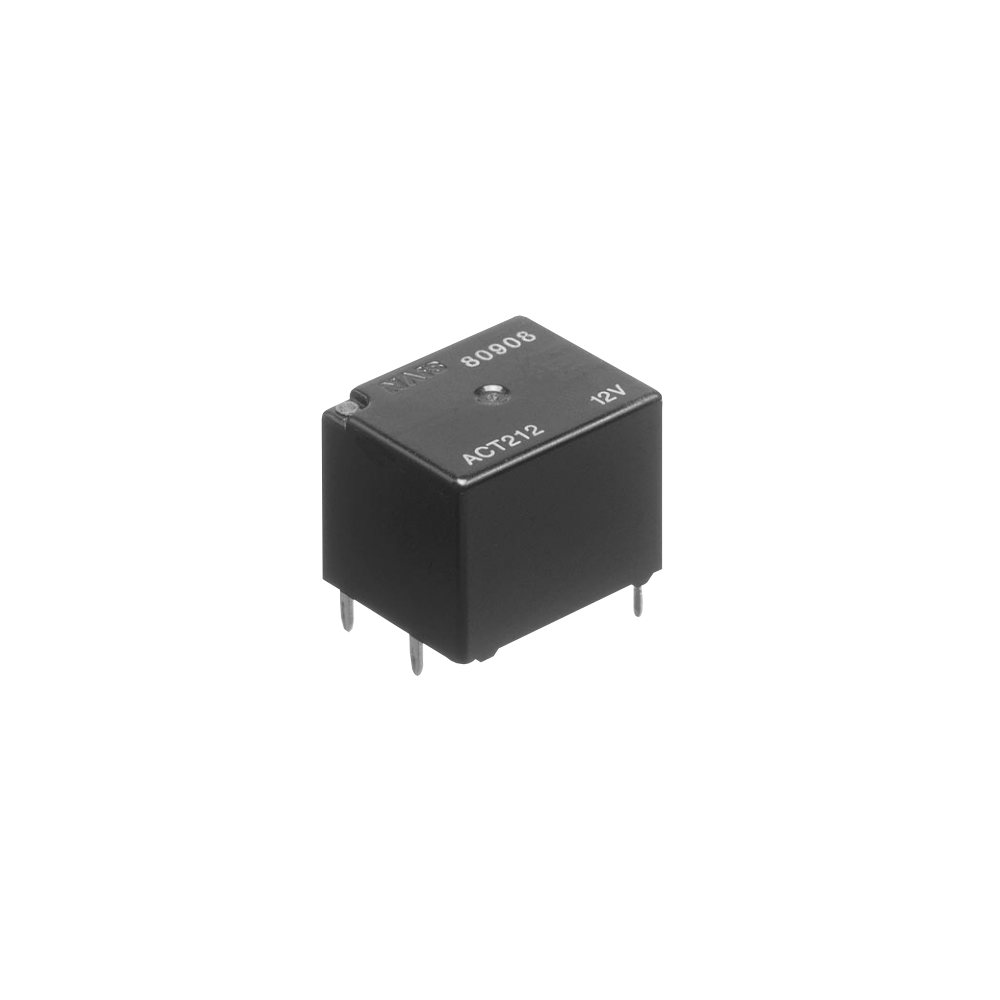

ACT212 12V Çift Kontak Otomotiv Rölesi
FE48607
- Üretici
- NAIS
- Kategori
- Kılıf / Paket
- —
- Ürün Ailesi
- ACT212
ACT212 12V Çift Kontak Otomotiv Rölesi Hakkında
ACT212, Panasonic’in CT serisi ultra kompakt otomotiv röleleri arasında yer alan, çift kontaklı (Twin Type) bir röledir. İç yapısında 2 adet SPDT (1 Form C) kontak bulunur ve bu yapı sayesinde tek bir röle ile ileri/geri DC motor kontrolü (H-bridge) gerçekleştirilebilir.
ACT212 Datasheet dosyasına ulaşmak için tıklayınız.
Küçük boyutlarına rağmen yüksek akım taşıma kapasitesi sunan ACT212, özellikle otomotiv uygulamaları için tasarlanmıştır. Elektrikli camlar, kapı kilit sistemleri, sunroof, elektrikli aynalar ve benzeri 12V DC motorlu sistemlerde yaygın olarak kullanılır. Epoksi ile sızdırmaz yapısı, titreşim ve darbelere karşı yüksek dayanım sağlar.
| Model | ACT212 |
| Röle Serisi | CT Serisi (Automotive) |
| Kontak Yapısı | 1 Form C × 2 (SPDT × 2, Twin Type) |
| Bobin Gerilimi | 12 V DC |
| Bobin Direnci | 180 Ω (±10%) |
| Bobin Akımı | ≈ 53.3 mA |
| Bobin Gücü | 800 mW |
| Nominal Anahtarlama Kapasitesi | NO: 20A @ 14V DC NC: 10A @ 14V DC |
| Maks. Taşıma Akımı | 35A (2 dk), 25A (1 saat) |
| Kontak Malzemesi | Gümüş alaşım |
| Kontak Direnci | ≤ 100 mΩ |
| Çalışma Sıcaklığı | -40°C ~ +85°C |
| Mekanik Ömür | ≥ 10⁷ anahtarlama |
| Elektriksel Ömür | ≥ 10⁵ anahtarlama (yük altında) |
| Montaj Tipi | PCB (THT) |
| Boyutlar | 17.4 × 14.0 × 13.5 mm |
| Ağırlık | ≈ 8 g |
ACT212 Datasheet dosyasına ulaşmak için tıklayınız.
