8255, üç adet 8-bit porttan oluşur: Port A, Port B ve Port C. Port C ayrıca ikiye bölünebilir (üst 4 bit + alt 4 bit) ve el sıkışma (handshake) sinyalleri için kullanılabilir. Entegre; Mode 0 (Basit I/O), Mode 1 (Strobe’lu I/O) ve Mode 2 (Çift yönlü bus) olmak üzere üç çalışma modu sunar.
Bit Set/Reset (BSR) özelliği sayesinde Port C’nin tek tek bitleri, diğer portların konfigürasyonunu etkilemeden kontrol edilebilir.

8085/8086 ve uyumlu mikroişlemcilerle doğrudan çalışacak şekilde tasarlanmıştır; adres ve kontrol sinyalleri (CS, RD, WR, A0, A1) ile port ve kontrol yazmacı seçimi yapılır. Yazıcı, klavye, LED/7-segment, röle kartları ve endüstriyel I/O uygulamalarında yaygın olarak kullanılır.

Özellik	Değer
Entegre Tipi	Programlanabilir Paralel Arabirim (PPI)
Model	8255 / 8255A
I/O Hatları	24-bit (3 × 8-bit)
Portlar	Port A, Port B, Port C (üst/alt)
Çalışma Modları	Mode 0, Mode 1, Mode 2
Bit Set/Reset	Var (Port C)
Veri Yolu	8-bit (D0–D7)
Kontrol Sinyalleri	CS, RD, WR, A0, A1, RESET
Besleme Gerilimi	+5 V
Kılıf / Paket	DIP-40
Çalışma Sıcaklığı	0 °C ~ +70 °C (endüstriyel varyantlar mevcut)
Uyum	Intel 8085 / 8086 ve uyumluları

Yorumlar

Bu ürüne ilk yorumu siz yapın!

Yorum Yaz

Taksit Seçenekleri

Önerileriniz

Bu ürünün fiyat bilgisi, resim, ürün açıklamalarında ve diğer konularda yetersiz gördüğünüz noktaları öneri formunu kullanarak tarafımıza iletebilirsiniz.
Görüş ve önerileriniz için teşekkür ederiz.

Ürün resmi kalitesiz, bozuk veya görüntülenemiyor.

Ürün açıklamasında eksik bilgiler bulunuyor.

Ürün bilgilerinde hatalar bulunuyor.

Ürün fiyatı diğer sitelerden daha pahalı.

Bu ürüne benzer farklı alternatifler olmalı.

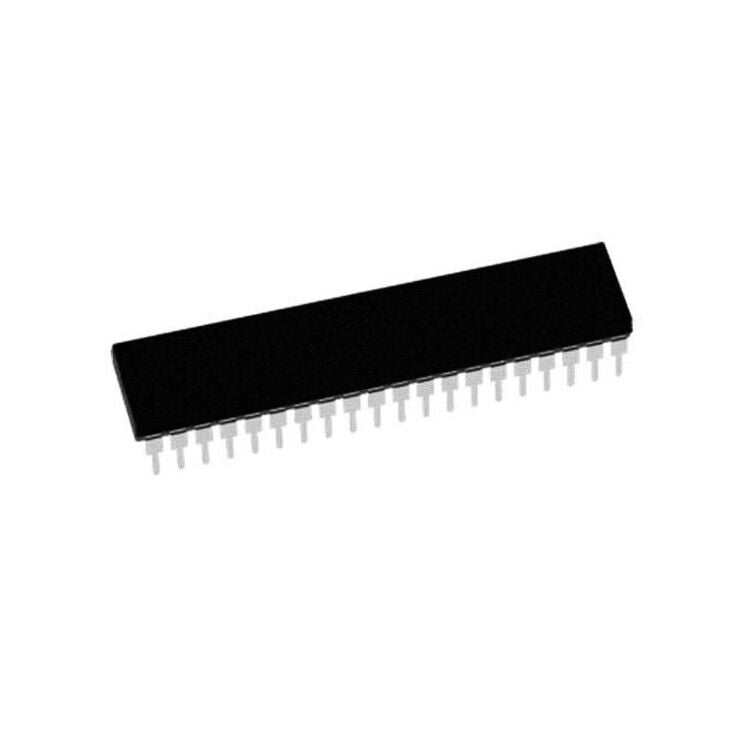

8255 (8255A) DIP-40 Entegre Devre
