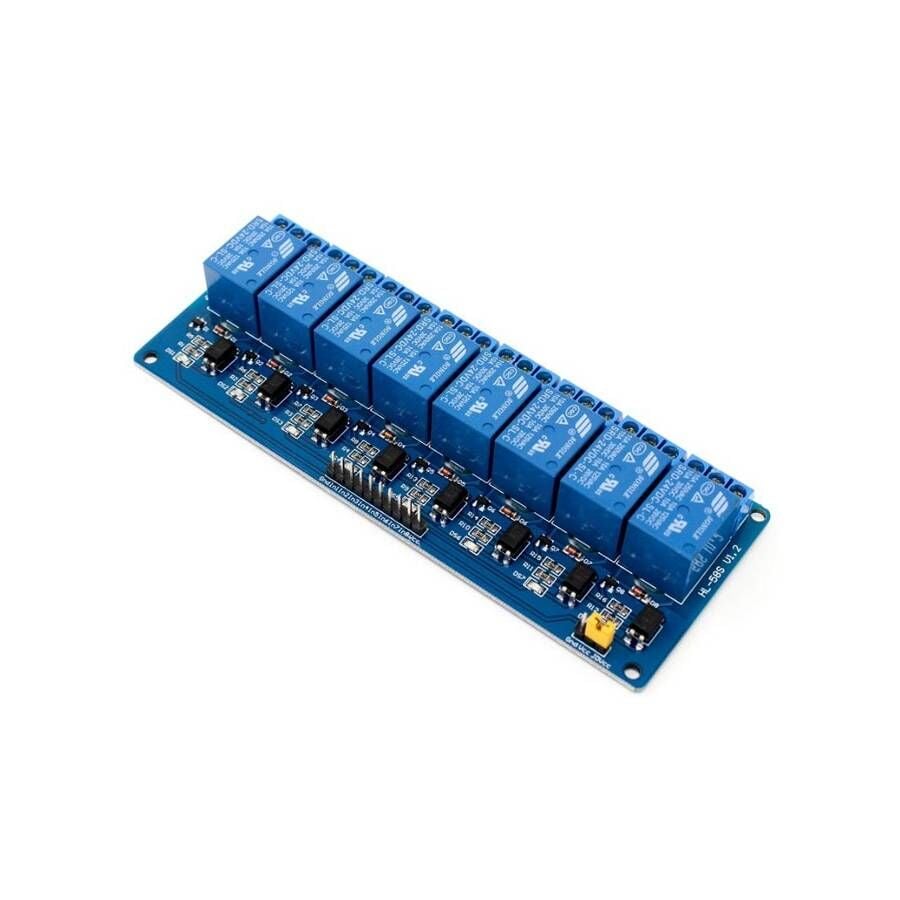

5V 8 Kanal Röle Kartı
FE48610
- Üretici
- FVRS
- Kategori
- Kılıf / Paket
- —
- Aile / Seri
- 5V 8 Kanal Röle Kartı
5V 8 Kanal Röle Kartı Hakkında
5V 8 Kanal Röle Kartı, mikrodenetleyici çıkışları ile AC/DC yüksek gerilimli yükleri izole şekilde anahtarlamak için kullanılan çok kanallı röle modülüdür. Üzerindeki 8 adet röle sayesinde aynı anda birden fazla cihazın kontrolünü sağlar. Arduino, ESP32, Raspberry Pi gibi kontrol kartlarıyla ev otomasyonu, akıllı priz sistemleri, endüstriyel kontrol ve prototipleme projelerinde sık tercih edilir.
Kart üzerinde genellikle sürücü transistör devresi, koruma diyotları ve durum LED’leri bulunur. 5V ile çalışan modüller, röle bobinlerini 5V’tan besler; giriş pinleri üzerinden her kanal ayrı ayrı tetiklenerek NO/NC kontaklar üzerinden yük kontrolü yapılır.
Kart üzerinde genellikle sürücü transistör devresi, koruma diyotları ve durum LED’leri bulunur. 5V ile çalışan modüller, röle bobinlerini 5V’tan besler; giriş pinleri üzerinden her kanal ayrı ayrı tetiklenerek NO/NC kontaklar üzerinden yük kontrolü yapılır.
| Ürün | 5V 8 Kanal Röle Kartı |
| Kanal Sayısı | 8 |
| Çalışma Gerilimi | 5V DC |
| Röle Kontak Yapısı | SPDT (COM / NO / NC) |
| Maks. Anahtarlama Kapasitesi | 10A @ 250V AC 10A @ 30V DC |
| IN1 – IN8 | |
| Giriş Mantığı | LOW Tetik |
| Gösterge | Kanal LED’leri + Güç LED’i |
| Sürücü Devresi | Transistör sürücü + koruma diyodu |
| Montaj | Vida terminalli çıkışlar |
