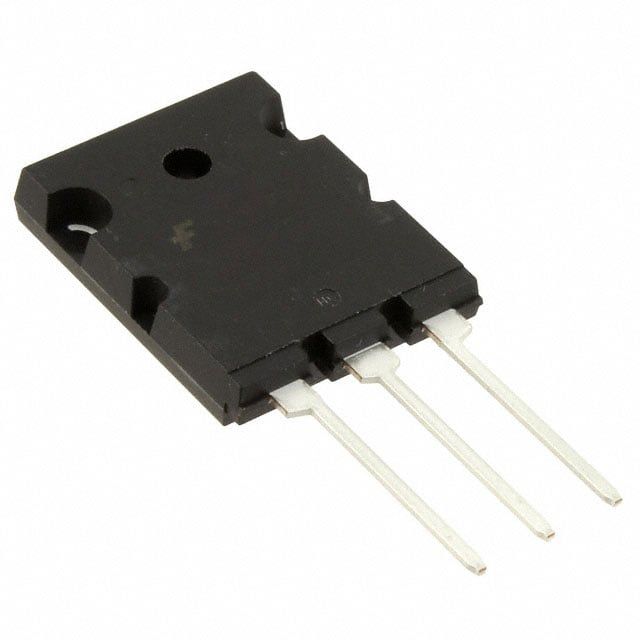

Görseller temsilidir, tam özellikler için datasheet'e bakınız.
2SC5200RTU
- Üretici
- Rochester Electronics
- Kılıf / Paket
- —
- Açıklama
- 2SC5200 - POWER BIPOLAR TRANSIST
2SC5200RTU Hakkında
2SC5200RTU, Rochester Electronics tarafından üretilen NPN tipi güç bipolar transistörüdür. TO-264-3 paketinde sunulan bu transistör, yüksek akım uygulamaları için tasarlanmıştır. 17A maksimum collector akımı ve 150W güç dağıtım kapasitesi ile ses amplifikatörleri, motor sürücüleri ve enerji yönetimi devrelerinde kullanılmaktadır. 250V collector-emitter kesintme voltajı ve -50°C ile 150°C arasında çalışma sıcaklığı aralığı ile geniş uygulama yelpazesine sahiptir. 30MHz transition frekansı ile orta frekanslı uygulamalarda başarı gösterir. DC akım kazancı (hFE) 7A ve 5V şartlarında minimum 55'tir.
Ürün Özellikleri
13 özellik
Current - Collector (Ic) (Max)
17 A
Current - Collector Cutoff (Max)
5µA (ICBO)
DC Current Gain (hFE) (Min) @ Ic, Vce
55 @ 7A, 5V
Frequency - Transition
30MHz
Mounting Type
Through Hole
Operating Temperature
-50°C ~ 150°C (TJ)
Package / Case
TO-264-3, TO-264AA
Part Status
Active
Power - Max
150 W
Supplier Device Package
TO-264-3
Transistor Type
NPN
Vce Saturation (Max) @ Ib, Ic
3V @ 800mA, 8A
Voltage - Collector Emitter Breakdown (Max)
250 V
