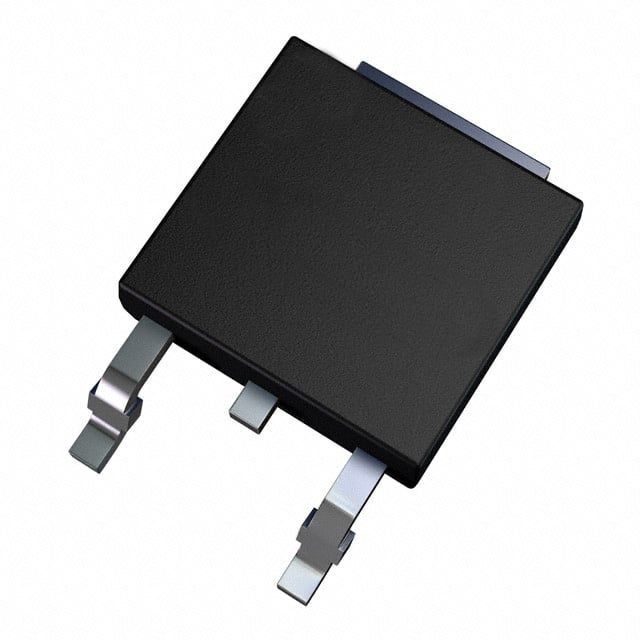

2SB1216T-TL-H
- Üretici
- Rochester Electronics
- Kılıf / Paket
- TO-252-3
- Açıklama
- 2SB1216 - BIPOLAR TRANSISTOR, -1
2SB1216T-TL-H Hakkında
2SB1216T-TL-H, Rochester Electronics tarafından üretilen PNP tip bipolar junction transistor (BJT) olup, yüksek hızlı anahtarlama ve amplifikasyon uygulamalarında kullanılır. Surface mount TO-252 (DPak) paketinde sunulan bu transistör, maksimum 4A kollektör akımı, 130MHz geçiş frekansı ve 1W güç disipasyonuna sahiptir. 100V kollektör-emitter voltajı ile güç elektronikleri, DC-DC konvertörleri, motor sürücüleri ve genel amaçlı anahtarlama devrelerinde uygulama bulur. -55°C ile +150°C arasında çalışabilir. 200 @ 500mA, 5V minimum DC akım kazancı (hFE) ile stabil amplifikasyon karakteristiği sunar.
Ürün Özellikleri
13 özellik
Current - Collector (Ic) (Max)
4 A
Current - Collector Cutoff (Max)
1µA (ICBO)
DC Current Gain (hFE) (Min) @ Ic, Vce
200 @ 500mA, 5V
Frequency - Transition
130MHz
Mounting Type
Surface Mount
Operating Temperature
150°C (TJ)
Package / Case
TO-252-3, DPak (2 Leads + Tab), SC-63
Part Status
Active
Power - Max
1 W
Supplier Device Package
TP-FA
Transistor Type
PNP
Vce Saturation (Max) @ Ib, Ic
500mV @ 200mA, 2A
Voltage - Collector Emitter Breakdown (Max)
100 V
