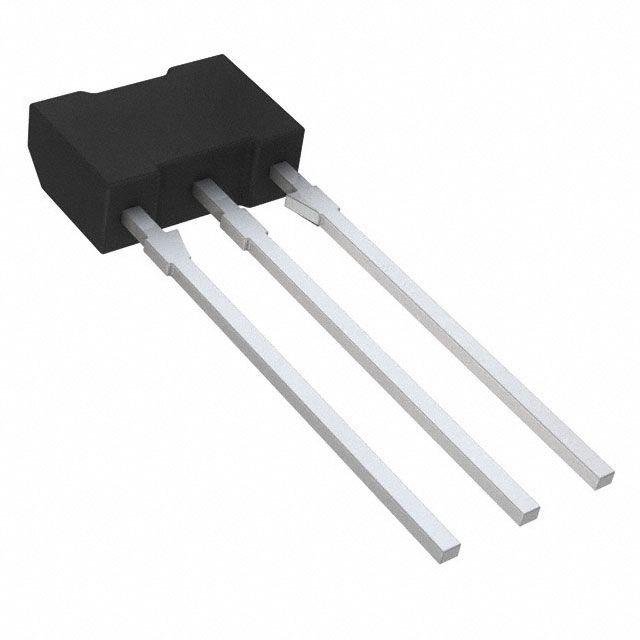

Görseller temsilidir, tam özellikler için datasheet'e bakınız.
2SA1708S-AN
- Üretici
- Rochester Electronics
- Kılıf / Paket
- —
- Açıklama
- PNP SILICON TRANSISTOR
2SA1708S-AN Hakkında
2SA1708S-AN, Rochester Electronics tarafından üretilen PNP silikon bipolar transistördür. SC-71 (3-NMP) paketinde sunulan bu transistör, maksimum 1A kolektör akımı, 120MHz transition frequency ve 100V Vce breakdown voltajı ile karakterizedir. 100mA, 5V koşullarında minimum 100 DC akım kazancı sağlar. Saturasyon voltajı 600mV (40mA base, 400mA collector) olarak belirlenmiştir. 150°C maksimum çalışma sıcaklığı ve 1W güç dissipasyonu kapasitesi ile orta güç uygulamalarında kullanılabilir. Through-hole montaj tipi ile geleneksel PCB tasarımlarına uygun, ses amplifikasyon, anahtarlama devreleri ve düşük-orta frekans sinyal işleme uygulamalarında tercih edilebilir.
Ürün Özellikleri
13 özellik
Current - Collector (Ic) (Max)
1 A
Current - Collector Cutoff (Max)
100nA (ICBO)
DC Current Gain (hFE) (Min) @ Ic, Vce
100 @ 100mA, 5V
Frequency - Transition
120MHz
Mounting Type
Through Hole
Operating Temperature
150°C (TJ)
Package / Case
SC-71
Part Status
Active
Power - Max
1 W
Supplier Device Package
3-NMP
Transistor Type
PNP
Vce Saturation (Max) @ Ib, Ic
600mV @ 40mA, 400mA
Voltage - Collector Emitter Breakdown (Max)
100 V
