Görseller temsilidir, tam özellikler için datasheet'e bakınız.

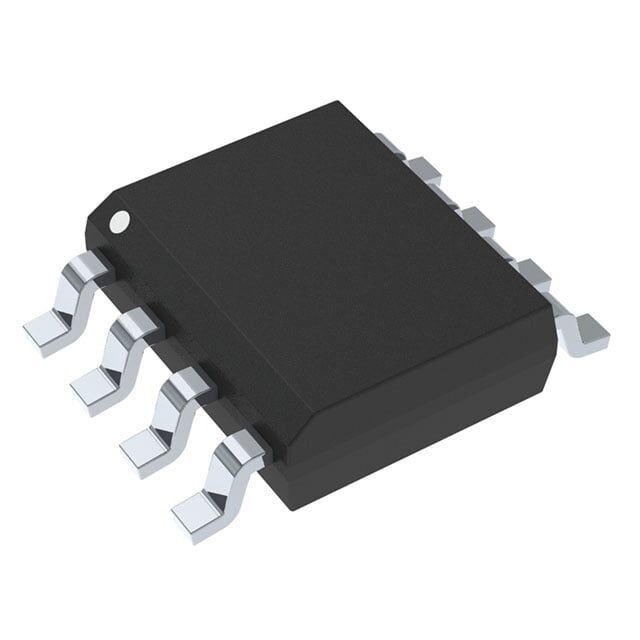

onsemi UC3845BD1R2G 8-SOIC Boost/Flyback Kontrol Entegre Devre
UC3845BD1R2G
- Üretici
- onsemi
- Kategori
- Kılıf / Paket
- —
onsemi UC3845BD1R2G 8-SOIC Boost/Flyback Kontrol Entegre Devre Hakkında
UC3845BD1R2G, boost ve flyback topolojileri için anahtarlamalı güç kaynağı kontrol entegresidir. 7.6V–30V besleme aralığında çalışır ve 500kHz’e kadar anahtarlama frekansını destekler. SMD montaj için 8-SOIC kılıftadır ve tek çıkışlı sürücü yapısına sahiptir.
UC3845BD1R2G IC REG CTRLR BOOST/FLYBACK 8SOIC
| Ürün Kodu | UC3845BD1R2G |
| Clock Sync | No |
| Control Features | Frequency Control |
| Duty Cycle (Max) | 48% |
| Frequency - Switching | Up to 500kHz |
| Function | Step-Up, Step-Up/Step-Down |
| Mounting Type | Surface Mount |
| Number of Outputs | 1 |
| Operating Temperature | 0°C ~ 70°C (TA) |
| Output Configuration | Positive, Isolation Capable |
| Output Phases | 1 |
| Output Type | Transistor Driver |
| Part Status | Active |
| Serial Interfaces | - |
| Supplier Device Package | 8-SOIC |
| Synchronous Rectifier | No |
| Topology | Boost, Flyback |
| Voltage - Supply (Vcc/Vdd) | 7.6V ~ 30V |
UC3845BD1R2G Datasheet dosyasına ulaşmak için tıklayınız.
